Lora开发板

产品简介

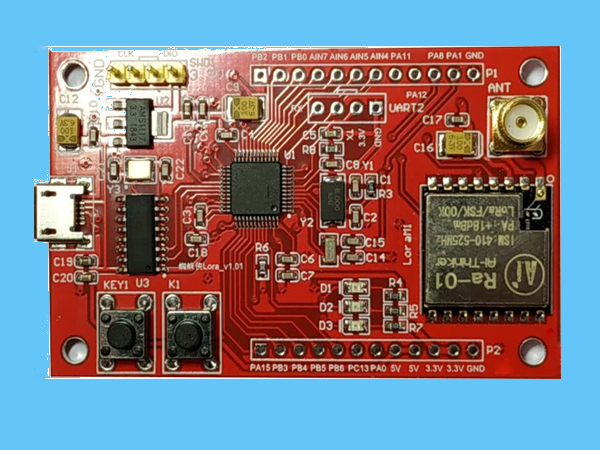

蜘蛛侠Lora物联网开发板是一款定位于公司项目开发和学生进行物联网Lora通信学习的嵌入式物联网开发平台，该平台基于STM32F103C8T6 CPU和Lora无线模块开发， 具有Lora无线通信，Lora转串口功能，没有用到CPU GPIO引脚全部引出用作通用GPIO口，方便用户项目开发或学习时自我扩展。该平台具有如下特点:

1）工作电压5V

2）板载提供Lora天线座，接上天线的情况下，理论传输距离可达3000米

3）板载功能按键和CH340接口芯片，方便调试

4）Micro USB接口供电，同时用作调试接口

5）提供SWD下载调试接口，方便下载调试

6）提供通用扩展GPIO口，方便用户扩展

硬件资源

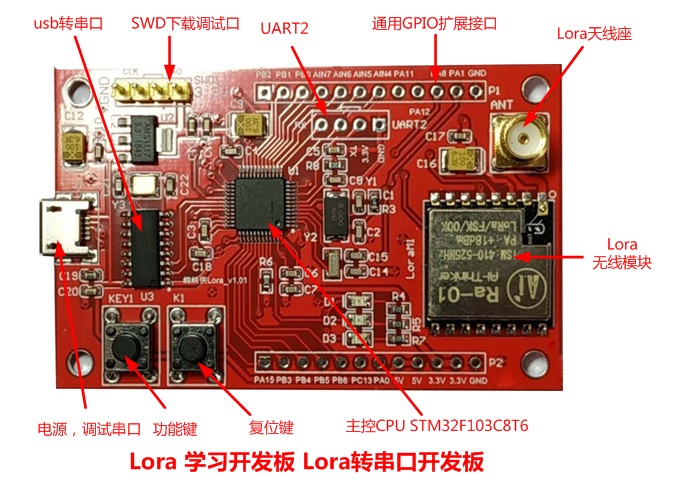

蜘蛛侠Lora物联网开发板采用STM32F103C8T6 CPU, Lora无线模块，实现Lora无线通信，Lora无线转串口功能，CPU没有用到的GPIO口通过通用接口引出，方便用户扩展，蜘蛛侠Lora物联网开发板板载硬件资源如下：

板载硬件资源:

STM32F103C8T6

RA-01 Laro无线模块，SX1278

功能键1个，通用扩展GPIO口

调试串口连接了CH340 USB转串口芯片，可以直接连接PC机USB口调试

SWD调试接口，方便下载调试程序

2个LED程序状态指示灯,1个电源指示灯

软件资源

提供调试好的Lora收发测试Demo程序，Lora收发Demo程序的功能如下:

1) 按下功能键后， 通过Lora发送一字符串;

2) 上电后，默认进入接收状态，接收到数据后，从调试串口输出接收到的数据

资料下载

电路原理图，Demo源码，使用说明下载链接。

链接：https://pan.baidu.com/s/1yuBkNlAbNK99BJFkNKk5pg

提取码：g1nw

发货清单

蜘蛛侠Lora物联网开发板 1块

micro USB线 1根
